电光标志用于隧道内，主要用在隧道指示隧道安全的一种交通安全设施。是一种在光线较暗时能够清楚辨认的带有一定图形、符号的发光标志。在隧道黑暗条件下，可清晰指示车辆和行人。符合JT/T820-2011<<公路隧道发光型诱导设施>>，按标志类型分主要有紧急电话指示标志、消火栓指示标志、人行横洞指示标志、车行横洞指示标志、紧急停车带标志、疏散指示标志等。

隧道电光标志设计要求：

1 .电光标志版面受限于隧道净空，因此，版面设计时以图形为主。

2 .可采用长寿命白炽灯或荧光灯。电光标志亮度大于100lx。

3..箱体应采用耐腐蚀的材料，如镀锌钢板、铝合金材料等，防护等级不小于IP65。

一．隧道紧急电话指示标志

紧急电话指示标志用于指示隧道内紧急电话位置。洞内紧急电话标志宜采用电光标志，照明方式为内部照明，双面显示。

1.标志版面一般为25cm×40cm，可根据隧道设计净空调整。

2.标志符号颜色采用白底绿图案。

3 .紧急电话指示标志设置于紧急电话上部，安装高度净空不小于2.5m。

二．隧道消火栓指示标志

用于指示隧道内消火栓位置，宜采用电光标志，照明方式为内部照明，双面显示。

1.标志版面一般为25cm×40cm，可根据隧道设计净空调整。

2.标志符号颜色采用白底绿图案。

3.消火栓指示标志设置于消火栓，安装高度净空不小于2.5cm。

三．隧道人行横洞指示标志

用于指示隧道人行横洞位置，在隧道发生紧急状况时指示事故车内行人逃生路线。人行横洞指示标志宜采用电光标志，照明方式为内部照明，人行横洞标志为双面显示。

1.人行横洞标志版面一般为50cm×80cm，可根据隧道设计净空调整。

2 .标志颜色为白底、绿图案。

3.人行横洞指示标志设置于人行横洞前10m左右，安装高度净空不小于2.5m。

四．隧道车行横洞指示标志

用于指示隧道车行横洞位置，在隧道发生紧急状况时指示车辆改行车行横洞。车行横洞指示标志宜采用电光标志，照明方式为内部照明，单面显示。

1.标志版面一般为50cm×80cm，可根据隧道设计净空调整。

2 .标志颜色为白底绿图案。

3.设置于行车方向左侧车行横洞前10m左右，安装高度净空不小于2.5m。





五．隧道紧急停车带标志

用于指示隧道内紧急停车带位置。紧急停车带标志宜采用电光标志，照明方式为内部照明，单面显示。

1.标志版面一般为50cm×80cm，可根据隧道设计净空调整。

2.标志符号颜色采用白底绿图案。

3.设置于紧急停车带前5m左右，安装高度净空不小于2.5m。

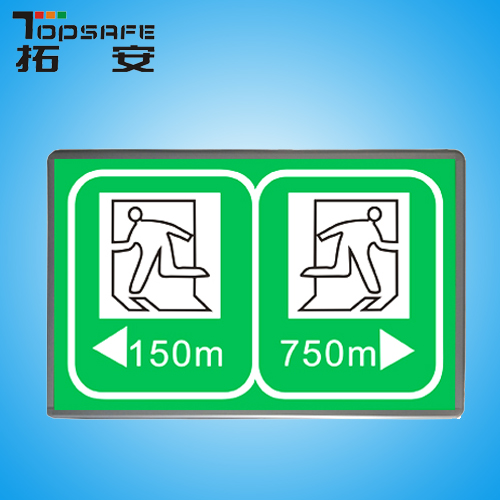

六． 隧道疏散指示标志

用于指示该点与洞口、人行横洞、车行横洞的距离与方向，在隧道发生紧急情况时，指示行人、车辆迅速离开。疏散标志宜采用电光标志，照明方式为内部照明，单面显示。

1.标志版面一般为25cm×40cm，可根据隧道设计净空调整。

2.设置于隧道侧墙上，安装高度净空不小于2m，间距不大于50m。
